Недокрут, смещение оси, ошибки по высоте: какие дефекты ищут после монтажа винтовых свай

После завинчивания винтовых свай фундамент ещё нельзя считать готовым к дальнейшим работам. Перед обвязкой важно проверить, как опоры стоят по осям, насколько ровно выдержаны высоты, нет ли недокрута, перекоса стволов, повреждений покрытия и других дефектов, которые позже проявятся уже в коробке, полу, террасе или заборной линии.

Материал полезен тем, кто принимает монтаж свайно-винтового фундамента на участке, контролирует работу бригады или хочет понимать, какие отклонения действительно критичны. В таких задачах контроль монтажа винтовых свай нужен не для формальности, а чтобы вовремя заметить ошибки до обвязки. На этом этапе проблема редко выглядит драматично: свая может стоять «почти ровно», оголовок — «почти в уровне», а линия — «на глаз нормально». Но именно эти «почти» потом превращаются в сложную обвязку, лишние подрезки и риск неравномерной работы основания.

Разберём, какие признаки искать сразу после монтажа, почему недокрут и смещение оси нельзя оставлять без внимания и как отличить рабочее отклонение от дефекта, который нужно исправить до обвязки.

Что считается недокрутом и чем он опасен для несущей способности

Недокрут — это ситуация, когда винтовая свая не дошла до расчетной глубины или не получила нужного сопротивления грунта при завинчивании. Проще говоря, опора вроде бы стоит в земле, но ее лопасть не передает нагрузку на расчетный слой грунта так, как должна. На глаз такой дефект часто не заметен: сверху виден ровный ствол, а проблема находится ниже уровня участка.

Как понять, что свая недокручена

• свая остановилась выше проектной отметки, хотя по расчету должна быть глубже;
• при закручивании не появилось стабильного сопротивления грунта;
• рядом стоящие опоры ушли на нормальную глубину, а одна осталась заметно выше;
• после подрезки остается слишком короткая рабочая часть ствола в грунте;
• бригада объясняет остановку «камнем» или «плотным слоем», но не предлагает проверку и решение.

Почему это критично для фундамента

Несущая способность винтовых свай зависит не только от диаметра трубы и лопастей, но и от того, в каком слое почвы они работают. Если свая недокручена, нагрузка от постройки передается не на расчетное основание, а на менее надежные грунты. Для легкой террасы это может закончиться сезонным перекосом. Для дома, бани или пристройки риск выше: появляются просадки, зажимы дверей, трещины в отделке, сложная работа обвязки.

Недокрут нельзя «лечить» только оголовком или металлической обвязкой с надеждой, что она всё выровняет. Обвязка распределяет нагрузки, но не превращает слабую опору в полноценную. Если есть сомнения, точку проверяют до продолжения работ: оценивают глубину погружения, поведение сваи при докручивании и соответствие проектной схеме.

Как смещение оси сваи влияет на работу всего поля под домом

Свайное поле работает как единая схема: каждая опора должна стоять в своей точке и принимать ту часть нагрузок, которая заложена расчетом. Если свая смещена от оси, нагрузка уходит не туда, где ее ждёт конструкция. В итоге ростверк или обвязка начинают работать с перекосом, а часть усилий перераспределяется на соседние опоры.

Что происходит при смещении

Небольшой уход от разметки иногда можно учесть при установке оголовка и обвязки, если опирание остается нормальным. Но это не универсальная таблетка. Если свая ушла далеко от проектного положения, под стеной, углом или перегородкой появляется слабое место. Особенно это заметно в узлах, где сходятся несколько конструкций: наружная стена, лаги пола, стойки каркаса, крыльцо или пристройка.

Где смещение особенно опасно

• на угловых сваях, потому что они задают геометрию всего основания;
• под несущими стенами и перегородками с высокой нагрузкой;
• в местах опирания балок, швеллера или бруса;
• на участках с перепадом рельефа, где ошибка по оси усиливает перекос;
• в длинных линиях свай, где даже небольшое отклонение заметно по всей обвязке.

Смещение оси — это не только вопрос красивой геометрии. Из-за него приходится подгонять металлическую обвязку, менять расположение балок, усиливать отдельные узлы или переделывать часть поля. Если отклонение обнаружено сразу после завинчивания, решение проще: проверить точку по разметке, оценить влияние на ростверк и, при необходимости, перенести или добавить опору до начала следующего этапа.

Почему даже небольшой разбег по высоте дает проблемы на обвязке

Высота свай после завинчивания кажется второстепенной деталью: лишнее можно подрезать, небольшой перепад — учесть при установке оголовка. На деле это работает только при контролируемых отклонениях. Если отметки гуляют по полю, обвязка перестает ложиться в один уровень, а монтажники начинают не строить основание, а спасать геометрию.

Что разбег по высоте меняет на объекте

Обвязка должна передавать нагрузки на опоры ровно и без лишнего напряжения в узлах. Когда одна свая выше, другая ниже, появляются зазоры, перекосы, подкладки, лишние сварные участки или подрезки. Для деревянных брусьев это риск неплотного опирания, для металлической обвязки — дополнительные напряжения в местах соединений.

Типовые ошибки при выравнивании

• подрезают стволы без повторной проверки общего уровня;
• компенсируют перепад случайными пластинами и подкладками;
• выставляют оголовки «по месту», а не по единой отметке;
• не проверяют диагонали и линию обвязки после корректировки;
• оставляют небольшие зазоры, рассчитывая, что вес постройки всё прижмёт.

В реальной сборке даже 10–20 мм перепада могут дать неприятный каскад. Сначала плохо садится брус или швеллер, затем сложнее выставить лаги пола, потом перекос уходит в стены, двери и отделку. Поэтому высоты проверяют до крепления оголовков и до начала обвязки, а не тогда, когда половина металла уже прихвачена сваркой.

Какие отклонения допустимы, а какие означают переделку

Отклонение после монтажа винтовых свай не всегда означает брак. Важно не само число «на глаз», а то, влияет ли ошибка на работу фундамента, обвязку и передачу нагрузок. Небольшой уход по высоте можно исправить подрезкой, а незначительное смещение иногда учесть в узле опирания. Но есть дефекты, которые нельзя закрывать сваркой, подкладкой или фразой «и так простоит».

Критерии оценки на приемке

Что проверяют Допустимо Повод для переделки Глубина завинчивания Свая достигла проектной глубины и получила расчетное сопротивление грунта Есть недокрут, лопасть остается в слое, не рассчитанном на передачу нагрузки Положение по оси Отклонение не мешает обвязке и опиранию конструкций Свая ушла из-под стены, угла или балки Высота стволов Перепад устраняется ровной подрезкой по уровню Не хватает высоты для нормального оголовка или обвязки Вертикальность Отклонение не мешает полному опиранию оголовка и обвязки Ствол заметно завален, оголовок не работает всей площадью

Когда лучше не спорить, а исправлять

Переделка нужна, если дефект попадает в несущий узел: угол дома, линию наружной стены, место опирания ростверка, тяжелой перегородки, печи или входной группы. Такие точки работают не «примерно», а по расчетной схеме. Если опора стоит не там, не так глубоко или не на той высоте, соседние сваи получают лишнюю нагрузку.

Для приемки это означает: допустимое отклонение не должно заставлять менять конструкцию под ошибку монтажа. Если для обвязки нужны случайные пластины, усиления «по месту», смещение балок или сомнительные сварные доборы, это уже не мелкая поправка, а сигнал остановить работы и пересмотреть решение до следующего этапа.

Как выявить дефекты до монтажа ростверка и сборки коробки

Лучший момент для проверки свайного поля — сразу после завинчивания, до установки оголовков, ростверка и сборки коробки. Пока опоры открыты, видно их положение, высоту, наклон, состояние стволов и покрытия. После обвязки часть ошибок уже прячется в узлах, а исправление становится дороже и сложнее.

Алгоритм первичной проверки

1. Сверьте фактическое расположение свай с разметкой и проектной схемой.
2. Проверьте диагонали, линии наружных стен и точки под несущими конструкциями.

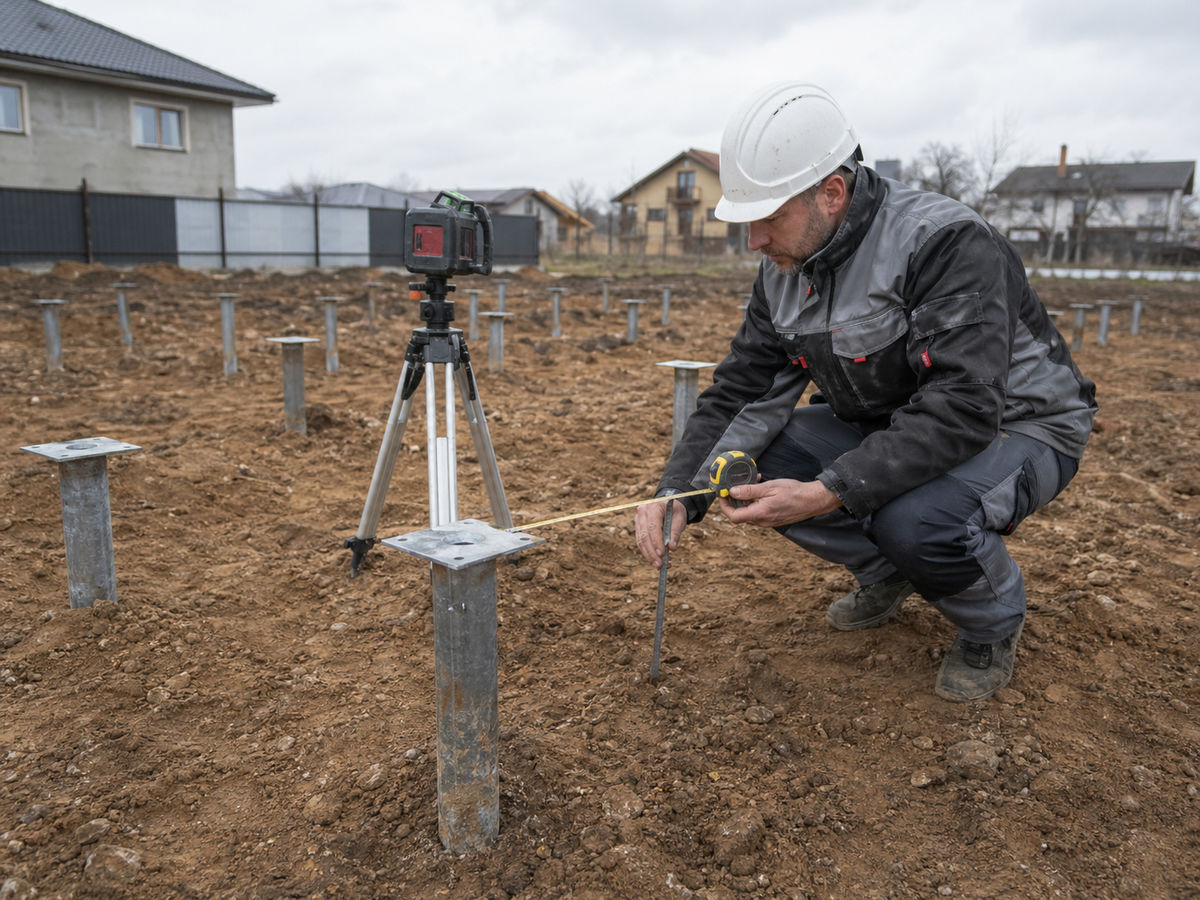

3. Измерьте высоты стволов лазерным уровнем или нивелиром.
4. Оцените вертикальность каждой опоры, особенно на углах и в местах повышенных нагрузок.
5. Осмотрите верх ствола, сварные участки, повреждения покрытия и следы деформации трубы.
6. Уточните у бригады, где были сложные грунты, камни, остановки при вкручивании или нестандартное усилие.

Что должно насторожить при осмотре

Тревожный признак — когда дефект приходится объяснять, а не измерять. Например, свая ушла с оси, но «обвязка вытянет»; высота не совпадает, но «оголовком доберём»; ствол заметно наклонён, но «нагрузка прижмёт». В нормальной приемке спорные места фиксируют рулеткой, уровнем, шнуром и фото, а не корпоративной магией убеждения.

Если есть сомнения, лучше остановить следующий этап и проверить проблемную точку отдельно. До монтажа ростверка можно докрутить, заменить, перенести или добавить опору. После сборки коробки тот же дефект уже работает против здания: нагрузка распределяется неравномерно, а исправление превращается в полноценную переделку узла.

Где чаще всего скрываются проблемы со швом, оголовком и покрытием

После завинчивания важно смотреть не только на положение свай, но и на состояние металла. Даже если опора стоит ровно и попала в разметку, слабый сварной шов, перекошенный оголовок или поврежденное защитное покрытие могут сократить срок службы фундамента. Такие дефекты обычно не бросаются в глаза, поэтому их проверяют отдельно.

Какие места осматривать в первую очередь

• шов в зоне крепления лопасти к стволу — здесь свая получает высокие нагрузки при закручивании;
• место приварки оголовка — площадка должна опираться ровно, без перекоса и «висячих» краев;
• верх ствола после подрезки — открытый металл нужно защитить от коррозии;
• участки, где труба цеплялась ключами или монтажным оборудованием;
• царапины, сколы и прожоги покрытия возле сварных соединений.

Что считается тревожным признаком

Плохой шов видно по раковинам, наплывам, непроварам, трещинам и резким перепадам металла. Проблемный оголовок выдает себя проще: он стоит не в уровне, не совпадает с осью сваи или имеет неплотное прилегание к обвязке. С покрытием ситуация коварнее: маленький скол кажется мелочью, но коррозия чаще начинается с открытого металла, особенно в зоне влаги и сезонного намокания.

Дефект металла нельзя закрывать фразой «всё равно под домом не видно». Шов отвечает за прочность узла, оголовок — за нормальную передачу нагрузки на опору, покрытие — за защиту ствола в течение службы. Поэтому поврежденные участки зачищают и обрабатывают, спорные швы проверяют до обвязки, а перекошенный оголовок исправляют до того, как на него ляжет ростверк.

Когда дефект можно исправить локально, а когда лучше менять сваю

Не каждый дефект требует полной замены сваи. Часть ошибок можно исправить на месте: выровнять оголовок, зачистить и восстановить покрытие, аккуратно подрезать ствол по единому уровню, усилить отдельный сварной участок. Но локальный ремонт допустим только тогда, когда сама опора стоит в правильной точке, ушла на нужную глубину и сохраняет нормальную несущую способность.

Что можно исправить без замены

• небольшой разбег по высоте, если хватает длины ствола для корректной подрезки;
• повреждение антикоррозийного покрытия выше уровня грунта;
• незначительный перекос оголовка, который можно переварить без ослабления трубы;
• локальный дефект сварного шва на доступном участке;
• мелкие следы от ключей и монтажного оборудования без деформации металла.

Когда замена безопаснее ремонта

Менять сваю лучше в тех случаях, когда дефект затрагивает ее работу в грунте. Это сильный недокрут, серьезное смещение от оси, заметный завал ствола, повреждение лопасти, деформация трубы или ситуация, когда опора не набрала сопротивление при завинчивании. Такой дефект нельзя компенсировать оголовком, обвязкой или дополнительной пластиной.

Главный критерий простой: если исправление меняет только верхний узел — ремонт возможен. Если проблема ниже поверхности участка или влияет на передачу нагрузки от ростверка к грунту — нужна замена, перенос или дополнительная опора. Попытка «дотянуть» слабую сваю локальными доработками часто обходится дороже, чем сразу переделать точку до сборки коробки.

Что проверяют после монтажа, если фундамент хотят сдать без риска претензий

Нормальная сдача свайно-винтового фундамента — это не фраза «мы всё сделали», а понятная проверка результата. Заказчик должен видеть, что опоры стоят по схеме, высоты выведены, дефекты устранены, а обвязку можно монтировать без скрытых компромиссов. Чем прозрачнее приемка, тем меньше споров после сборки коробки.

Чек-лист приемки свайного поля

• сверить количество свай, их диаметры и расположение с проектной схемой;
• проверить оси, диагонали и линии наружных стен;
• измерить высоты стволов и готовность к установке оголовков;
• оценить вертикальность опор в углах и под несущими конструкциями;
• осмотреть швы, верх стволов, повреждения покрытия и следы деформации;
• зафиксировать спорные точки на фото до закрытия их ростверком;
• получить понятные пояснения по местам, где были сложные грунты или остановки при завинчивании.

Какие документы и данные помогают избежать споров

Для частного строительства обычно достаточно схемы свайного поля, акта выполненных работ, перечня использованных свай и фотофиксации ключевых этапов. Если объект сложнее, полезны данные по расчетам нагрузок, отметкам, глубине погружения и решениям по спорным точкам. Это не бюрократия ради папки, а страховка от ситуации, когда через месяц никто уже не помнит, почему одна опора стоит иначе.

Свайное поле оценивают не отдельно по каждой опоре, а по способности всей системы передавать нагрузки на основание. Такой подход соответствует общей логике проектирования свайных фундаментов по СП 50-102-2003: важны нагрузки, свойства грунтов, конструктивная схема и надежность работы фундамента в целом.

Фундамент можно сдавать спокойно, если проверка не выявила недокрута, опасного смещения, проблем по высоте и дефектов металла. Если же часть замечаний остается «на потом», риск претензий почти встроен в процесс. Сначала исправляют монтажные вопросы, затем принимают поле, и только после этого переходят к ростверку и коробке.

Заключение

Дефекты после монтажа винтовых свай лучше искать сразу, пока фундамент открыт и каждую опору можно проверить без разборки обвязки. Недокрут, смещение оси, разбег по высоте, перекос оголовка, слабый шов или поврежденное покрытие редко выглядят катастрофой в день приемки, но именно они потом дают перекосы, сложную сборку ростверка и неравномерную передачу нагрузок.

Главный принцип простой: свайное поле должно соответствовать расчетной схеме, а не подгоняться под ошибки монтажа. Если опоры стоят по месту, дошли до нужной глубины, выведены по уровню и не имеют видимых дефектов металла, можно переходить к следующему этапу. Если же приходится объяснять каждую спорную точку словами «обвязка вытянет» или «потом поправим», это сигнал остановиться и исправить проблему до сборки коробки.

Качественная приемка занимает меньше времени, чем переделка готового узла. Поэтому после завинчивания стоит проверить оси, высоты, вертикальность, состояние швов, оголовков и покрытия, зафиксировать результат и только после этого закрывать сваи ростверком. Это обычная инженерная дисциплина: чем спокойнее приемка, тем меньше сюрпризов после монтажа стен, пола и дверей.

Автор статьи: Романов Олег, главный инженер завода Вертикаль
