Современные системы теплоснабжения и водоснабжения предъявляют высокие требования к надёжности и энергоэффективности трубопроводов. Одним из наиболее распространённых решений в этой сфере стали трубы с пенополиуретановой (ППУ) изоляцией. Они позволяют существенно сократить теплопотери при транспортировке горячих и холодных сред, увеличить срок службы коммуникаций и снизить эксплуатационные расходы. Подробнее здесь http://uralmk.com/truba-v-ppu-izolyacii.
Благодаря сочетанию инновационных материалов и конструктивных решений, такие трубы используются как в подземной прокладке, так и в наземных системах. Рассмотрим их устройство, преимущества и области применения подробнее.
Конструкция и материалы
Трубы в ППУ-изоляции представляют собой многослойную систему:
-
Стальная труба — основной несущий элемент, по которому транспортируется рабочая среда.
-
Слой вспененного полиуретана (ППУ). Этот теплоизоляционный материал обладает низкой теплопроводностью и минимизирует теплопотери.
-
Защитная оболочка. В зависимости от условий эксплуатации используется:
-
полиэтилен низкого давления (ПНД) — для подземной прокладки;
-
оцинкованная сталь — для наземной установки.
-
Такое устройство позволяет трубе выдерживать нагрузки окружающей среды и при этом сохранять теплоизоляционные свойства.
Роль пенополиуретана
Пенополиуретан (ППУ) — вспененный полимер, который отличается:
-
низкой теплопроводностью (в 2–3 раза ниже, чем у минеральной ваты);
-
лёгкостью и прочностью;
-
устойчивостью к перепадам температур.
Однако у материала есть слабое место: он разрушается под воздействием ультрафиолетовых лучей. Именно поэтому для защиты используется внешний кожух из ПНД или оцинкованной стали.

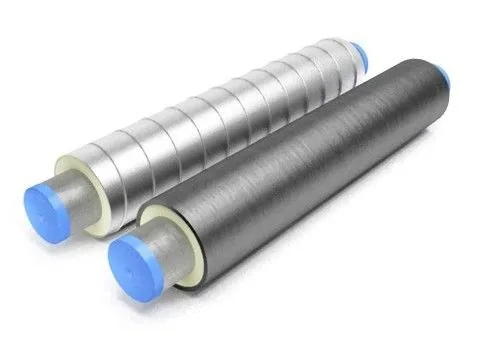

Типы защитной оболочки
В зависимости от условий эксплуатации трубы в ППУ изоляции выпускаются с различными вариантами оболочек.
| Тип оболочки | Материал | Где применяется | Особенности |
|---|---|---|---|
| ПЭ (полиэтилен низкого давления) | ПНД | Подземная бесканальная прокладка | Устойчивость к влаге и давлению грунта |
| Оцинкованная сталь | Тонколистовой металл | Монтаж на открытом воздухе | Защита от механических повреждений, жёсткость конструкции |
Таким образом, выбор оболочки напрямую зависит от места прокладки трубопровода.
Система дистанционного контроля утечек (СОДК)
Важной особенностью современных ППУ-труб является возможность подключения к системе оперативного дистанционного контроля утечек.
Как это работает:
-
Внутри слоя теплоизоляции параллельно трубе размещены две медные жилы.
-
Если в теплоизолятор попадает влага, изменяется его электрическое сопротивление.
-
Сигнал о повреждении сразу поступает на центральный пульт СОДК.
Преимущества СОДК:
-
моментальное обнаружение утечки;
-
точная локализация аварийного участка;
-
снижение риска масштабных повреждений и теплопотерь.
Благодаря этой технологии эксплуатация трубопроводов становится безопаснее и эффективнее.
Применение труб в ППУ-изоляции
Такие трубы используются в различных инженерных системах:
-
теплосети (горячее водоснабжение, отопление);
-
холодное водоснабжение;
-
трубопроводы для химических и промышленных жидкостей;
-
системы охлаждения и кондиционирования.
Особенно востребованы они в городских теплосетях, где теплопотери могут составлять десятки процентов от общего объёма энергии. Применение ППУ-изоляции позволяет существенно снизить этот показатель.
Преимущества перед традиционными решениями
Сравним трубы в ППУ изоляции с другими теплоизоляционными материалами:
| Критерий | Минеральная вата | ППУ-изоляция |
|---|---|---|
| Теплопроводность | Средняя | Очень низкая |
| Устойчивость к влаге | Подвержена намоканию | Высокая защита |
| Срок службы | 5–10 лет | До 30 лет |
| Монтаж | Требует дополнительных защитных конструкций | Готовое решение «труба в трубе» |
Таким образом, трубы с ППУ-изоляцией выгоднее с точки зрения долговечности и энергоэффективности.
Экономическая эффективность
Несмотря на более высокую стоимость по сравнению с обычными трубами, применение ППУ-изоляции оправдано за счёт:
-
снижения теплопотерь (экономия до 30 % энергии);
-
сокращения затрат на ремонт и обслуживание;
-
продления срока службы трубопровода до 25–30 лет.
Согласно данным энергетических компаний, окупаемость проектов с использованием ППУ-труб составляет в среднем 3–5 лет.
Трубы в ППУ-изоляции — это современное и надёжное решение для строительства и модернизации инженерных сетей. Они обеспечивают:
-
минимальные теплопотери;
-
долгий срок службы;
-
защиту от влаги и механических воздействий;
-
возможность дистанционного контроля состояния.
Благодаря сочетанию этих факторов, ППУ-трубы стали стандартом в теплоснабжении и широко применяются в городских и промышленных системах.
Инвестиции в такие трубопроводы оправданы как с технической, так и с экономической точки зрения, что делает их оптимальным выбором для современных инфраструктурных проектов.
