Трансформаторные подстанции (ТП) — это ключевые объекты электроэнергетики, предназначенные для преобразования электрического напряжения и его распределения между потребителями. Без подстанций невозможно стабильное электроснабжение — они обеспечивают передачу энергии от источников генерации (электростанций) до конечных пользователей: жилых домов, промышленных предприятий, строительных площадок и сельскохозяйственных объектов.
Современные энергосистемы невозможно представить без развитой сети ТП: они играют роль промежуточных узлов, которые преобразуют высокое напряжение, используемое для передачи на дальние расстояния, в безопасное и пригодное для использования напряжение.
Назначение и функции трансформаторных подстанций
Главная задача трансформаторной подстанции — обеспечить эффективную и безопасную передачу электроэнергии к потребителям. Для этого ТП выполняет целый комплекс функций:
✅ Преобразование напряжения.
Электроэнергия поступает от электростанций с высоким напряжением (до сотен киловольт). Для питания бытовых и промышленных объектов необходимо понизить этот показатель до 0,4–10 кВ. Эту задачу выполняют силовые трансформаторы.
✅ Распределение энергии.
После преобразования напряжения подстанция направляет электроэнергию по различным направлениям — к жилым кварталам, заводам, сельским сетям.
✅ Учёт потребления.
В составе ТП предусмотрены счётчики и измерительные приборы, фиксирующие объёмы поданной электроэнергии.
✅ Защита сети.
При коротких замыканиях, перегрузках или авариях защитные устройства автоматически отключают повреждённые участки, предотвращая выход оборудования из строя.
✅ Управление потоками энергии.
Современные подстанции оснащены системами автоматизации, которые позволяют регулировать нагрузку, контролировать параметры сети и предотвращать аварийные ситуации.
Таким образом, ТП обеспечивает не только преобразование и распределение, но и стабильность, безопасность и энергоэффективность всей электросистемы.
Виды трансформаторных подстанций
Трансформаторные подстанции различаются по месту установки, конструкции и назначению.
1. По месту установки
-
Внутренние (встроенные) — размещаются в помещениях жилых, офисных или промышленных зданий, часто в подвалах или на технических этажах.
-
Наружные (открытые) — устанавливаются на специально оборудованных площадках и используются для обслуживания крупных объектов и распределительных сетей.
2. По конструкции
-
Стационарные — постоянно установленные ТП, монтируемые на фундаменте.
-
Передвижные — мобильные подстанции на шасси или платформах, применяются на временных объектах: стройках, карьерах, вахтовых посёлках.
-
Мачтовые — лёгкие конструкции, устанавливаемые на опорах линий электропередачи, чаще всего в сельских районах.
-

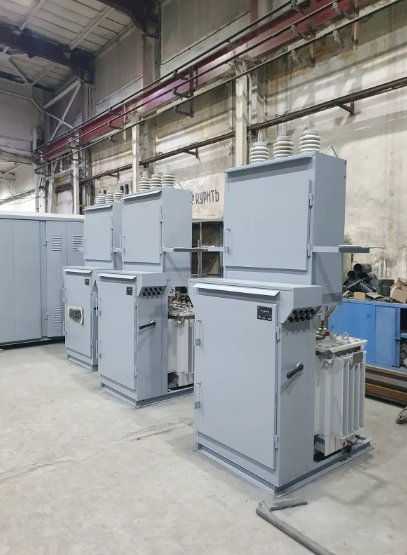

Комплектные трансформаторные подстанции (КТП) — полностью собранные и протестированные на заводе блоки, готовые к подключению. КТП компактны, безопасны и удобны в эксплуатации.
3. По назначению
-
Понижающие — преобразуют напряжение с высокого уровня (6–35 кВ и выше) на низкий (0,4–10 кВ), пригодный для использования.
-
Повышающие — используются на электростанциях для передачи энергии по линиям высокого напряжения.
-
Распределительные — обеспечивают подачу энергии по отдельным районам или промышленным зонам.
Конструкция и основные элементы ТП
Конструкция трансформаторной подстанции может отличаться в зависимости от типа, однако базовый набор оборудования остаётся неизменным.
| Элемент ТП | Назначение |
|---|---|
| Силовые трансформаторы | Преобразуют напряжение — понижают или повышают его в зависимости от назначения подстанции. |
| Коммутационные устройства (высоковольтные и низковольтные) | Обеспечивают включение, отключение и переключение электрических цепей. |
| Защитные устройства | Предохраняют оборудование от перегрузок, коротких замыканий, перенапряжений. |
| Контрольно-измерительные приборы (КИП) | Позволяют контролировать ток, напряжение, мощность и другие параметры сети. |
| Системы автоматики и управления | Обеспечивают дистанционный контроль и управление оборудованием. |
| Заземляющее и молниезащитное оборудование | Гарантирует безопасность персонала и защищает подстанцию от атмосферных разрядов. |
Современные ТП могут быть оснащены системами телеметрии и интеллектуального управления, что позволяет проводить мониторинг состояния оборудования в режиме реального времени.
Особенности эксплуатации и обслуживания
Надёжная работа подстанции напрямую зависит от регулярного обслуживания и технического контроля.
Основные направления эксплуатации:
-
Периодические осмотры и диагностика. Проверяется изоляция, температура масла, целостность кабелей, состояние контактов.
-
Техническое обслуживание. Проводится очистка оборудования, замена изношенных деталей, проверка защитных систем.
-
Профилактика аварий. Своевременное устранение дефектов снижает риск отключений и повреждений.
-
Автоматизированный контроль. На новых подстанциях используется дистанционный мониторинг параметров сети, что позволяет быстро реагировать на любые отклонения.
Правильная эксплуатация продлевает срок службы оборудования, повышает энергоэффективность и снижает издержки на ремонт.
Преимущества современных трансформаторных подстанций
Современные технологии позволяют создавать компактные, надёжные и энергоэффективные ТП, полностью соответствующие требованиям безопасности и экологии.
Ключевые преимущества:
-
Быстрая установка. Модульные и комплектные решения не требуют длительного монтажа.
-
Минимальные потери энергии. Современные трансформаторы работают с высоким КПД и сниженными потерями мощности.
-
Безопасность. Автоматические системы защиты и мониторинга предотвращают аварии.
-
Долговечность. Конструкции рассчитаны на длительную эксплуатацию даже в сложных климатических условиях.
-
Мобильность. Для временных объектов используются передвижные ТП, которые можно быстро доставить и подключить на месте.
Роль ТП в энергосистеме
Трансформаторные подстанции являются связующим звеном между источниками генерации и конечными пользователями электроэнергии. Их значение трудно переоценить: именно от них зависит стабильность и качество электроснабжения городов, промышленных предприятий и сельских регионов.
Без ТП невозможно было бы:
-
обеспечивать экономичную передачу электроэнергии на большие расстояния;
-
поддерживать требуемый уровень напряжения в сети;
-
осуществлять учёт и контроль за энергопотреблением;
-
гарантировать безопасность энергоснабжения.
Трансформаторные подстанции — это не просто элементы инфраструктуры, а основа современной энергосистемы. Они обеспечивают эффективную передачу, распределение и учёт электроэнергии, поддерживают стабильность и безопасность электросетей.
Развитие технологий позволяет создавать подстанции нового поколения — компактные, автоматизированные и энергоэффективные. В будущем именно интеллектуальные ТП станут ключевым элементом «умных» энергосетей, объединяющих традиционные и возобновляемые источники энергии.
Итог: без трансформаторных подстанций невозможна работа ни одной системы электроснабжения — это сердце энергетической инфраструктуры, от которого зависит устойчивость и комфорт всей современной жизни.
