Производство деталей трубопроводов: свободные фланцы и фланцы для сосудов и аппаратов

Производство деталей трубопроводов — одна из ключевых отраслей машиностроения, напрямую влияющая на надежность промышленных систем в энергетике, химической промышленности, нефтегазовом секторе и ЖКХ. Особое место в этой сфере занимают фланцы свободные — элементы, обеспечивающие разъемное соединение труб, сосудов и аппаратов. Среди всего многообразия выделяются свободные фланцы и фланцы для сосудов и аппаратов, которые используются в условиях повышенных нагрузок и строгих требований безопасности. Понимание особенностей их производства и применения важно как для специалистов, так и для широкой аудитории, интересующейся промышленными технологиями.

Роль фланцев в трубопроводных системах

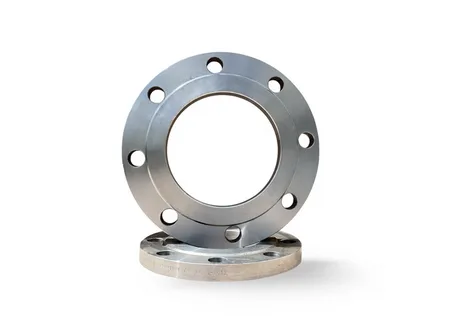

Фланец — это металлическое кольцо или диск с отверстиями под болты, предназначенный для герметичного соединения труб, арматуры, аппаратов и сосудов. Основное преимущество фланцевых соединений — возможность многократной сборки и разборки без повреждения элементов системы.

Фланцы применяются более чем в 80% промышленных трубопроводов среднего и большого диаметра. Их использование позволяет:

• быстро проводить монтаж и ремонт,

• обеспечивать надежную герметичность,

• адаптировать систему к различным условиям эксплуатации.

Свободные фланцы: конструкция и особенности

Что такое свободный фланец

Свободный фланец — это фланец, который не приваривается напрямую к трубе, а свободно вращается вокруг нее, опираясь на приварное кольцо или бурт. Такая конструкция упрощает монтаж и демонтаж, особенно в труднодоступных местах.

Простое объяснение:
Свободный фланец — это «подвижная рамка», которая позволяет точно совместить отверстия под болты даже при небольших перекосах труб.

Основные преимущества свободных фланцев

• удобство монтажа и выравнивания,

• снижение требований к точности установки труб,

• экономия металла (по сравнению с приварными фланцами),

• возможность использования с трубами из разных материалов.

Типичные области применения

Свободные фланцы широко используются:

• в химической и пищевой промышленности,

• в системах с частой разборкой,

• на трубопроводах из нержавеющей стали и цветных металлов,

• при низком и среднем давлении.

Фланцы для сосудов и аппаратов

Назначение и специфика

Фланцы для сосудов и аппаратов применяются для соединения крышек, люков, патрубков и технологических узлов с корпусами оборудования. В отличие от трубопроводных фланцев, они часто работают в условиях:

• высокого давления,

• значительных температурных перепадов,

• агрессивных сред.

Конструктивные особенности

Фланцы для сосудов и аппаратов обычно имеют:

• увеличенную толщину,

• усиленную зону уплотнения,

• повышенные требования к качеству поверхности,

• строгие допуски по геометрии.

По статистике, до 60% аварий сосудов под давлением связано с дефектами соединительных элементов, включая фланцы, что подчеркивает важность их качественного производства.

Материалы, используемые в производстве

Выбор материала напрямую зависит от условий эксплуатации. Ниже приведена таблица с наиболее распространенными вариантами:

Технологии производства фланцев

Основные этапы производства

Процесс изготовления фланцев включает несколько ключевых стадий:

1. Подготовка заготовки — резка или ковка металла.

2. Формообразование — штамповка, прокатка или механическая обработка.

3. Механическая обработка — токарные и фрезерные операции.

4. Сверление отверстий под крепеж.

5. Контроль качества — визуальный, измерительный и неразрушающий контроль.

Современные методы

Сегодня все чаще применяются:

• горячая и холодная ковка,

• автоматизированные линии обработки,

• числовое программное управление (ЧПУ),

• ультразвуковой и магнитный контроль.

Использование ЧПУ позволяет снизить отклонения размеров до 0,05 мм, что особенно важно для фланцев сосудов под давлением.

Контроль качества и требования безопасности

Фланцы относятся к ответственным деталям, поэтому контроль качества является обязательным этапом. Он включает:

• проверку химического состава металла,

• измерение геометрических параметров,

• контроль шероховатости уплотнительных поверхностей,

• испытания на прочность и герметичность.

Для фланцев сосудов и аппаратов требования особенно строгие, так как их отказ может привести к утечке опасных веществ или аварийной остановке производства.
