Содержание
- 1 Что такое номинальная и остаточная грузоподъемность
- 2 Физика процесса: почему грузоподъемность падает с высотой
- 3 Основная формула расчета остаточной грузоподъемности
- 4 Примеры расчета с учетом высоты подъема
- 5 Таблица снижения грузоподъемности для разных высот
- 6 Факторы, дополнительно снижающие грузоподъемность
- 7 Как пользоваться грузовой диаграммой
- 8 Практические рекомендации по безопасной работе
- 9 Пример расчета по формуле с учетом высоты
- 10 Часто задаваемые вопросы по грузоподъемности погрузчиков
- 11 Заключение

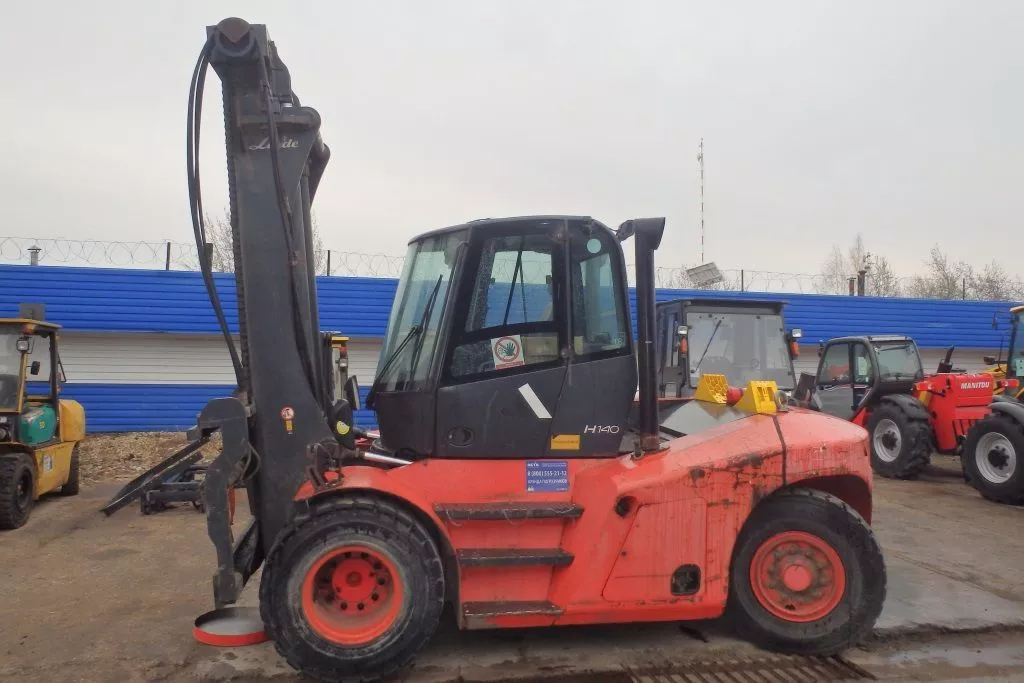

Что такое номинальная и остаточная грузоподъемность
Номинальная грузоподъемность — это максимальный вес, который техника способна поднять при идеальных условиях: мачта вертикальна, груз стандартный (европаллета), центр тяжести груза находится на расстоянии 500 мм от спинки вил (для погрузчиков до 5 тонн), а высота подъема не превышает 3–4 метров. Именно эти условия закладываются производителем в паспорт.
Остаточная (реальная) грузоподъемность — это вес, который погрузчик может безопасно поднять в конкретной рабочей ситуации: на заданной высоте, с конкретным грузом, с учетом его габаритов и навесного оборудования. Именно остаточная грузоподъемность критически важна для безопасной работы.
Физика процесса: почему грузоподъемность падает с высотой
Вилочный погрузчик устойчив благодаря противовесу в задней части. Передняя ось является точкой опоры рычага. Груз, поднятый на вилах, создает опрокидывающий момент, стремящийся наклонить машину вперед. Противовес создает удерживающий момент.
Когда груз поднимается на высоту, общий центр тяжести системы «погрузчик + груз» смещается вверх и вперед. Устойчивость машины резко падает. Кроме того, при наклоне мачты или при динамических нагрузках (повороты, торможение) риск опрокидывания возрастает многократно.
По нормам безопасности погрузчик должен иметь запас устойчивости не менее 30%. Поэтому производители жестко ограничивают допустимый вес на высоте, и эти ограничения отражаются в грузовых диаграммах.
Основная формула расчета остаточной грузоподъемности
Для расчета остаточной грузоподъемности используется формула, основанная на равенстве моментов сил:
ГПост = ГПном × (X + ЦТном) / (X + ЦТгруз)
Где:
- ГПост — остаточная грузоподъемность (кг);
- ГПном — номинальная грузоподъемность (кг);
- X — постоянная момента груза (расстояние от оси передних колес до спинки вил, мм);
- ЦТном — номинальный центр тяжести (обычно 500 мм для погрузчиков до 5 т, 600 мм для 5–16 т);
- ЦТгруз — фактическое расстояние от спинки вил до центра тяжести груза (мм).
Значение X можно найти в технической документации конкретной модели. Например, для погрузчика HANGCHA CPCD20-AG26 это расстояние составляет 470 мм. Для электропогрузчика MiMA MK40 — 484 мм.
Примеры расчета с учетом высоты подъема
Пример 1. Снижение грузоподъемности на большой высоте (без смещения ЦТ)
Допустим, у нас есть дизельный погрузчик номиналом 3000 кг с центром тяжести 500 мм. Производитель указывает, что при подъеме на высоту 4,7 м грузоподъемность снижается до 80% от номинальной.
Расчет: 3000 кг × 0,8 = 2400 кг.
Это означает, что на высоте 4,7 м погрузчик безопасно поднимет не более 2400 кг даже при стандартном центре тяжести.
Пример 2. Смещение центра тяжести (без учета высоты)
Погрузчик с номиналом 4000 кг, X = 484 мм, ЦТном = 500 мм, груз имеет центр тяжести на расстоянии 1000 мм (например, лист фанеры 2×2 м).
ГПост = 4000 × (484 + 500) / (484 + 1000) = 4000 × 984 / 1484 ≈ 2652 кг.
Таким образом, даже на небольшой высоте такой габаритный груз весом более 2650 кг поднимать опасно.
Пример 3. Комбинированное влияние (высота + смещение ЦТ)
Если в примере 2 добавить подъем на высоту 5 м, где коэффициент снижения составляет 0,7, то итоговая грузоподъемность составит: 2652 × 0,7 ≈ 1856 кг.
То есть погрузчик, который в паспорте заявлен как «четырехтонный», на высоте 5 метров с негабаритным грузом реально поднимет менее 1,9 тонны.
Типовая зависимость остаточной грузоподъемности от высоты подъема
Таблица снижения грузоподъемности для разных высот
Для большинства вилочных погрузчиков зависимость грузоподъемности от высоты можно представить в виде таблицы. Конкретные значения всегда уточняйте по грузовой диаграмме вашей модели.
| Высота подъема, м | Типовой коэффициент снижения (от номинала) | Пример для погрузчика 3 т (кг) | Пример для погрузчика 1,5 т (кг) |
|---|---|---|---|
| до 3,0 | 1,0 (100%) | 3000 | 1500 |
| 3,5 | 0,90–0,95 | 2700–2850 | 1350–1425 |
| 4,0 | 0,80–0,85 | 2400–2550 | 1200–1275 |
| 4,5 | 0,70–0,75 | 2100–2250 | 1050–1125 |
| 5,0 | 0,60–0,65 | 1800–1950 | 900–975 |
| 5,5 | 0,50–0,55 | 1500–1650 | 750–825 |
Данные в таблице приведены для ориентира. Для штабелеров и ричтраков падение может быть еще более резким: например, штабелер с номиналом 1500 кг на высоте 5,5 м может поднимать всего 800 кг.
Факторы, дополнительно снижающие грузоподъемность
- Навесное оборудование — боковые сдвигатели, поворотные вилы, захваты увеличивают плечо рычага и уменьшают остаточную грузоподъемность.
- Удлинители вил — смещают центр тяжести вперед, требуя обязательного пересчета по формуле.
- Наклон мачты — наклон вперед увеличивает опрокидывающий момент.
- Состояние шин и гидравлики — износ снижает устойчивость и фактическую грузоподъемность.
- Динамические нагрузки — при движении, поворотах и торможении устойчивость падает.

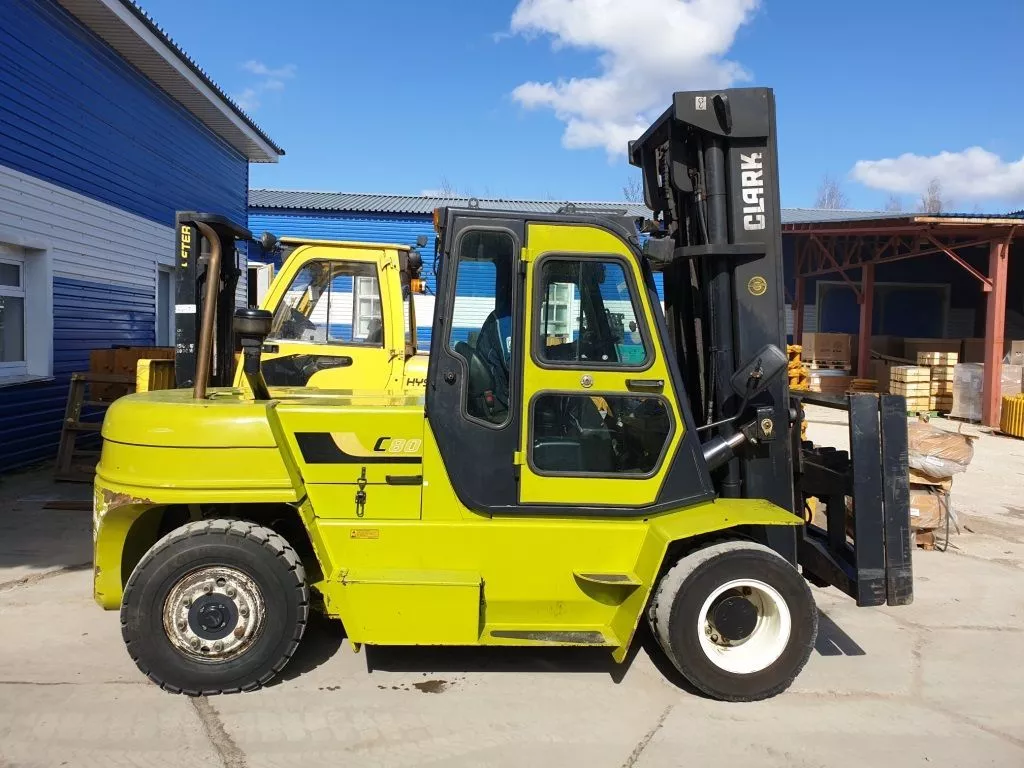

Как пользоваться грузовой диаграммой
Производитель каждой модели погрузчика обязан предоставить грузовую диаграмму (обычно она нанесена на корпус или мачту). Это график или таблица, где по одной оси отложена высота подъема, по другой — допустимый вес груза для разных расстояний центра тяжести.
Чтобы безопасно работать, оператор должен:
- Оценить фактический центр тяжести груза (для нестандартных паллет).
- Определить требуемую высоту подъема.
- Найти на диаграмме пересечение этих параметров и узнать максимально допустимый вес.
- Убедиться, что вес груза не превышает это значение.
Практические рекомендации по безопасной работе
- Всегда учитывайте запас. Даже если диаграмма допускает вес, равный номинальному, на предельных режимах работать нежелательно — любой неровный пол или порыв ветра (для уличной техники) может нарушить равновесие.
- Обучайте операторов. Оператор должен понимать физику процесса и уметь читать грузовую диаграмму.
- Учитывайте грузоподъемность при выборе техники. Если вам нужно регулярно поднимать 1,5-тонные грузы на высоту 6 метров, погрузчик номиналом 1,5 т с высокой вероятностью не справится — потребуется модель с номиналом 2,5–3 т, у которой остаточная грузоподъемность на такой высоте будет не ниже 1,5 т.
- Не пренебрегайте расчетами при использовании навесного оборудования. Каждое дополнительное устройство должно учитываться в формуле.
Пример расчета по формуле с учетом высоты
Рассмотрим комплексный пример. Исходные данные:
- Погрузчик номиналом 3000 кг (ЦТном = 500 мм, X = 485 мм).
- Груз: рулон бумаги длиной 1800 мм, центр тяжести на расстоянии 900 мм от спинки вил.
- Высота подъема: 5 метров (коэффициент снижения по паспорту 0,7).
Сначала рассчитаем остаточную грузоподъемность без учета высоты, только по смещению ЦТ:
ГПост_цт = 3000 × (485 + 500) / (485 + 900) = 3000 × 985 / 1385 ≈ 2133 кг.
Теперь применяем коэффициент высоты 0,7:
ГПост_итог = 2133 × 0,7 ≈ 1493 кг.
Вывод: на высоте 5 метров с таким негабаритным грузом безопасно поднимать не более 1,5 тонны, хотя номинал погрузчика — 3 тонны.
Часто задаваемые вопросы по грузоподъемности погрузчиков
- Почему погрузчик не поднимает паспортный вес на максимальную высоту?Потому что номинальная грузоподъемность указывается для стандартных условий (высота до 3–4 м, центр тяжести 500 мм). При подъеме выше центр тяжести системы смещается, устойчивость падает, и для безопасности грузоподъемность необходимо снижать.
- Как узнать остаточную грузоподъемность моего погрузчика на конкретной высоте?Посмотрите на грузовую диаграмму, которая нанесена на корпус или мачту погрузчика. Там указаны допустимые веса для разных высот и разных центров тяжести. Если диаграммы нет, обратитесь к дилеру или производителю за технической документацией.
- Какой центр тяжести считается стандартным для разных погрузчиков?Для погрузчиков грузоподъемностью до 5 тонн — 500 мм, для машин 5–16 тонн — 600 мм, для тяжелых моделей свыше 16 тонн (работа с контейнерами) — 900 или 1200 мм.
- Как влияют удлинители вил на грузоподъемность?Удлинители смещают центр тяжести груза вперед, увеличивая плечо рычага. Грузоподъемность снижается пропорционально изменению расстояния до центра тяжести. Расчет ведется по той же формуле.
- Можно ли увеличить грузоподъемность погрузчика, установив более тяжелый противовес?Теоретически да, но это требует точного инженерного расчета и вмешательства в конструкцию. На практике такие доработки редки и должны выполняться только специалистами, чтобы не нарушить устойчивость в других режимах (например, при движении без груза).
- Что делать, если нужно поднять груз, вес которого близок к остаточной грузоподъемности на предельной высоте?Лучшее решение — использовать более мощную модель погрузчика. Работа на пределе возможностей опасна опрокидыванием, поломками и травмами. Запас устойчивости должен быть не менее 30% с учетом динамических нагрузок.
- Обязательно ли бетонировать пол для работы высотного погрузчика?Да, ровное и твердое покрытие критически важно. Неровности пола могут вызвать крен техники и опрокидывание, особенно при работе на максимальной высоте.
- Влияет ли скорость подъема на остаточную грузоподъемность?Косвенно — да. Быстрое ускорение при подъеме создает дополнительные динамические нагрузки, которые могут превысить расчетные значения. Рекомендуется плавный подъем.
Заключение
Расчет грузоподъемности погрузчика с учетом высоты подъема — не прихоть инженеров, а жесткое требование безопасности. Игнорирование остаточной грузоподъемности ежегодно приводит к сотням аварий на складах по всему миру. Помните: паспортная цифра — это максимум для идеальных условий, а в реальной работе всегда есть динамика, неровности пола, негабаритные грузы и износ техники. Специалисты компании Московская Строительная Техника считают, что использование грузовых диаграмм, обучение персонала и выбор техники с запасом по грузоподъемности являются основой безопасной и эффективной работы складской техники.
* Все расчетные формулы приведены на основе ГОСТ ISO 14397-1 и технических рекомендаций производителей.
