Фундаментные болты — это металлические элементы, предназначенные для крепления оборудования, металлических конструкций и сооружений к бетонным основаниям. Они обеспечивают прочность и устойчивость соединений, от которых напрямую зависит безопасность и долговечность зданий и сооружений.
Сегодня фундаментные болты применяются повсеместно — от строительства жилых домов и мостов до установки промышленных агрегатов и башенных кранов. Правильный выбор и монтаж таких элементов имеют ключевое значение для надежности всей конструкции.
Назначение и функции фундаментных болтов
Главная функция фундаментных болтов — передача нагрузок от металлических или сборных конструкций на железобетонное основание. Они обеспечивают:
-
прочное соединение стальных конструкций с бетоном;
-
устойчивость оборудования к вибрациям и сейсмическим воздействиям;
-
точное позиционирование узлов при монтаже;
-
возможность демонтажа или регулировки при необходимости.
Фактически, фундаментный болт выполняет роль “якоря”, который удерживает конструкцию на месте даже при значительных динамических или ветровых нагрузках.
Классификация и типы фундаментных болтов
Согласно ГОСТ 24379.1–2012, существует несколько основных типов фундаментных болтов, различающихся по форме, назначению и способу установки.
| Тип болта | Особенности конструкции | Применение |
|---|---|---|
| Тип 1 — с анкерной плитой | На конце болта приварена стальная плита, которая надежно фиксируется в бетоне | Для тяжелых станков, колонн и промышленных сооружений |

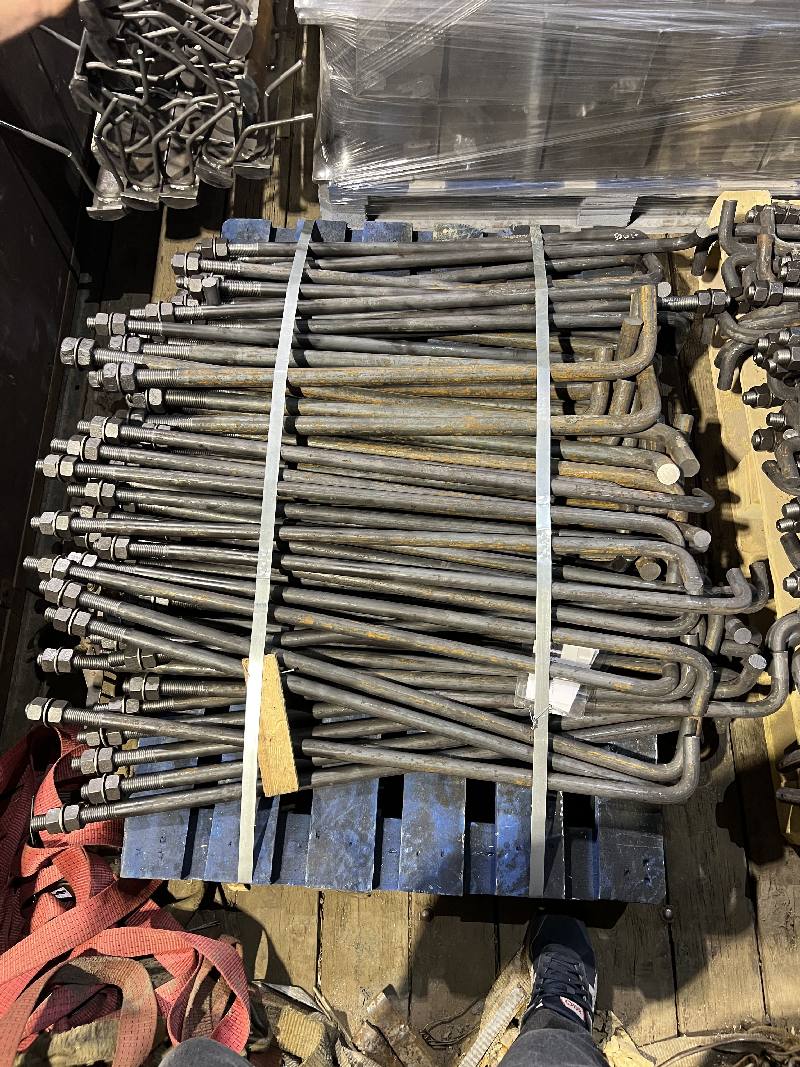

| Тип 2 — изогнутый (Г- или J-образный) | Нижний конец загнут, что предотвращает выдергивание из бетона | В гражданском строительстве и при установке колонн |
| Тип 3 — составной | Состоит из шпильки и анкерной детали, устанавливается после бетонирования | Удобен для реконструкции и замены оборудования |
| Тип 4 — съёмный | Позволяет многократно устанавливать и снимать оборудование | Для временных или сменных конструкций |
| Тип 5 — с распорной втулкой | Фиксируется за счёт расширяющейся втулки при затягивании | В случаях, когда невозможна заливка бетоном |
Диаметр болтов варьируется от М12 до М140, а длина — от 300 до 5000 мм, в зависимости от проектных нагрузок.
Материалы и требования к качеству
Фундаментные болты изготавливаются из углеродистой или легированной стали (например, сталь 35, 40Х, 09Г2С). Для защиты от коррозии применяются:
-
горячее цинкование,
-
гальваническое покрытие,
-
нанесение лакокрасочного слоя,
-
использование нержавеющей стали (для особо ответственных конструкций).
Все изделия проходят обязательный контроль прочности, точности резьбы и соответствия геометрических размеров.
Класс прочности обозначается, например, как 8.8 или 10.9, где первая цифра характеризует временное сопротивление разрыву, а вторая — предел текучести (в долях от первого показателя).
Технология монтажа фундаментных болтов
1. Установка до бетонирования
Самый надёжный метод. Болты закрепляются в проектном положении внутри опалубки с помощью шаблонов или специальных рам, после чего заливаются бетоном.
Преимущества: высокая точность, прочность соединения.
Недостаток: невозможность корректировки после заливки.
2. Установка в готовый фундамент
Применяется при реконструкции или при ошибках в проектировании. В бетоне сверлятся отверстия, куда устанавливаются составные болты с анкерными элементами или химическими составами.
Преимущества: гибкость и ремонтопригодность.
Недостаток: меньшая несущая способность по сравнению с «влитым» анкером.
3. Монтаж на химические анкеры
Современная технология, при которой болт фиксируется в отверстии с помощью специального клеевого состава (на основе эпоксидной смолы).
Преимущества: быстрый монтаж, отсутствие ударных нагрузок, высокая адгезия.
Недостаток: высокая стоимость.
Расчёт и подбор фундаментных болтов
Подбор болтов производится инженером-конструктором с учётом:
-
веса и характера нагрузки (статическая, динамическая, ветровая, сейсмическая);
-
свойств бетона и грунта;
-
глубины заложения фундамента;
-
условий эксплуатации (влажность, температура, агрессивная среда).
Для ориентировочного расчёта можно использовать упрощённую формулу:
N=Fn⋅ϕN = \frac{F}{n \cdot \phi}
где:
-
N — расчётная нагрузка на один болт,
-
F — общая нагрузка от конструкции,
-
n — количество болтов,
-
φ — коэффициент запаса прочности (обычно 1,2–1,5).
Типичные ошибки при использовании
-
Несоответствие размеров проектным данным.
Даже отклонение на 2–3 мм может привести к невозможности установки оборудования. -
Отсутствие шаблонов при монтаже.
Без фиксации болтов в правильном положении часто возникают перекосы. -
Нарушение технологии бетонирования.
Если бетон плохо уплотнён вокруг болта, возможен подвижный “люфт” и потеря несущей способности. -
Пренебрежение антикоррозионной защитой.
Особенно критично для наружных конструкций и влажных помещений.
Современные тенденции и инновации
В последние годы в строительстве активно применяются:
-
фундаментные болты из высокопрочных сталей с пределом прочности до 1200 МПа;
-
химические анкеры нового поколения с ускоренным набором прочности;
-
3D-шаблоны для точного позиционирования болтов в фундаменте;
-
мониторинг усилий затяжки с помощью электронных динамометрических систем.
Такие технологии позволяют повысить точность и сократить время монтажа на 20–30%.
Фундаментные болты — незаметный, но крайне важный элемент любой строительной конструкции. От их качества, правильного выбора и монтажа зависит устойчивость оборудования, безопасность людей и долговечность сооружения.
Современные технологии и строгие стандарты позволяют обеспечить высокую точность и надёжность анкерных соединений, что делает фундаментные болты неотъемлемой частью современной строительной инфраструктуры.
